Projects-hmi -wincc rt advanced

با سلام اقای مهندس وقتتون بخیر
در ویدیوی اموزشی PROJECTS- EO1 PART 3 جایی که برای ساختن مونیتورینگ از PC SYS-SIMATIC HMI APPLICATIONS استفاده میکنید WIN CC RT ADVANCED اضافه میکنیدمیخواهم ارتباط بین برنامه نوشته شده کانوایرها در مدهای دستی اتوماتیک در حالت ONLINE MODE چک کنم ایا در اینجا میتوان با تغییرحالت کلید روی این صفحه.ایا در صفحه OB1 نیز این تغییر بوجود میاید2020-07-30/1596094957-63337-img-0107.jpeg
برای من پیغام خطا میدهد مانند عکس پیوستی(INVALID CONNECTION CONFIGURATION) من تغییراتی را هم روی CONTROL PANEL PC/PG INTERFACE دادم مانند PLC SIM در مدهای مختلف اما کلا این پیغام میاید.لطف کنید راهنمایی بفرمایید

سلام جناب مهندس

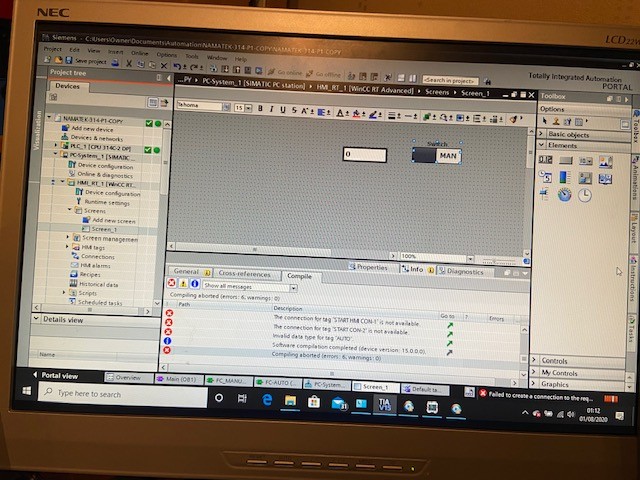

این مشکل حل شده در حال حاضربرای سویچ اتوماتیک دستی تگ AUTO M11.0 را نمیشناسد به رنگ قرمز در میاید در صورتی که این تگ در PLC در SHOW ALL TAGSموجود است لطف کنید راهنمایی بفرمایید2020-08-01/1596241955-472028-img-0131.jpeg
2020-08-01/1596241955-495824-img-0133.jpeg
2020-08-01/1596241955-519408-img-0134.jpeg

سلام تک باید در hmi تعریف بشه،این کار به دو صورت امکان پذیر هست
۱. در صورتیکه ارتباط شبکه در قسمت configurationصحیح انجام شده باشه و connection در hmi رو چک کنید که ارتباط پی ال سی و hmi برقرار باشه،بعد هنگام انتخاب تگ ابتدا plc رو انتخاب میکنید و سپس در قسمت تگهای پی ال سی تگ مربوطه انتخاب میشه و بطور سیستمی تگ رو به تگهای hmi اضافه میکنه یا اینکه در قسمت تگ hmi خودمون دستی تک و آدرس رو مشخص میکنیم ،بعد تگ رو میتونیم تو نرم افزار استفاده کنیم
در صورتیکه تگ رنگی باشه یعنی تگ توسط سیستم شناخته نشده یا نوعش با کاربرد همخونی نداره مثلا تک باینری هست ولی کاربرد اعشاری
موفق باشید
