سلام خدمت مجموعه خوب نماتک و جناب مهندس معین عزیز
یک I/O برد داریم که ورودی های دما و فشار و یک سری پارامترهای دیگر میگیرد و خروجی مورد نظر که فرمان به سنولوئیدها و غیره هست رو انجام میدهد.

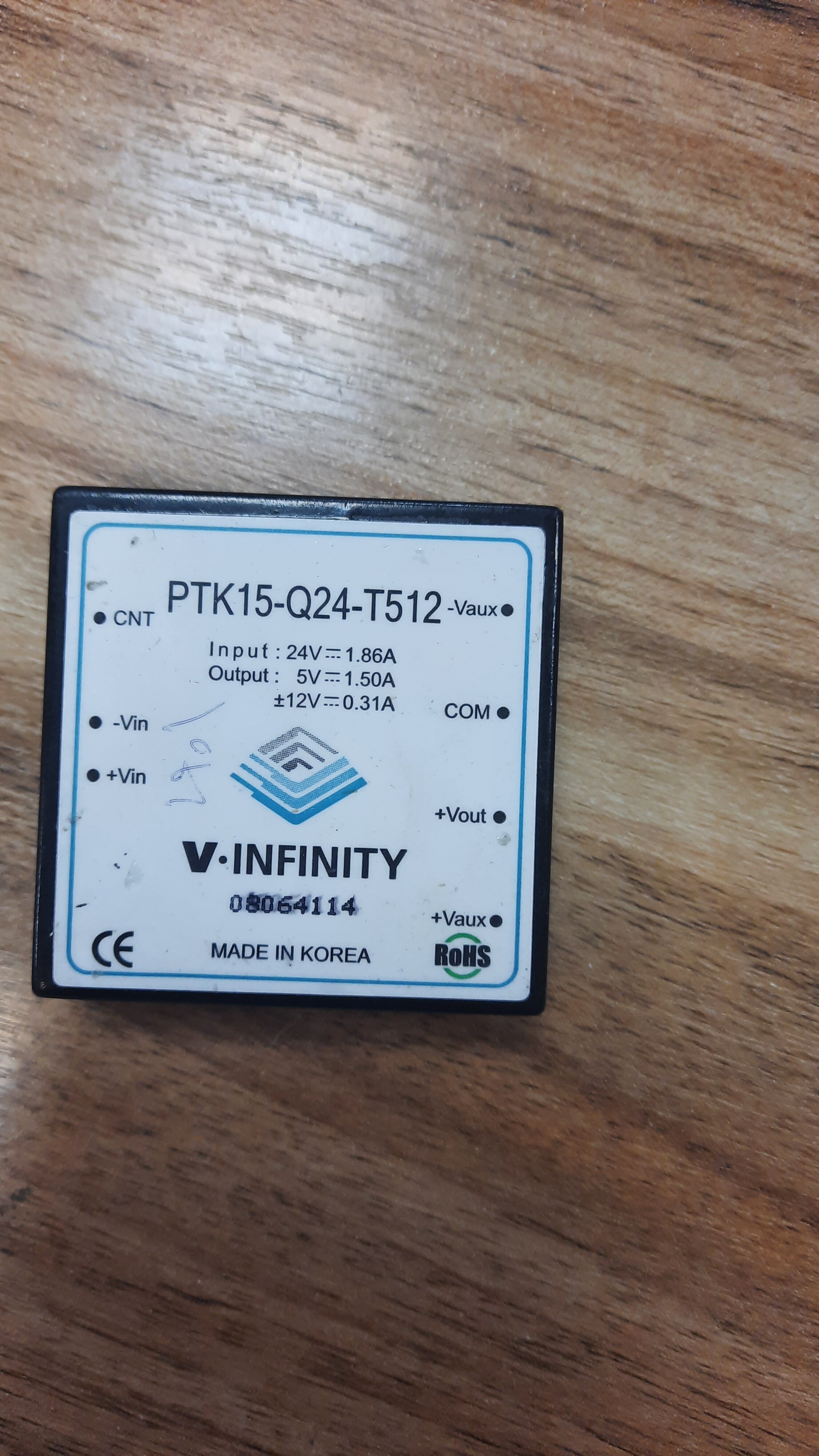

مشکلی که هر سری پیش میاد این هست که قطعه ی زیر که در عکس اومده یک مبدل ولتاژ هستش که خراب میشه و خروجی رو نمیسازه
ولتاژ ورودی ۲۴ ولت و خروجی ها:
+۱۲
-۱۲
+۵
راهکار پیشنهادی و اینکه جهت سفارش قطعه چه از داخل چه خارج یا اگر هم شیوه ای برای طراحی و ساخت هستش بزرگواری کنید راهنمایی بفرمایید برد مربوط به دستگاه اندازه گیری نوعی گاز مورد استفاده در سایت صنعتی پالایشگاه گاز میباشد
به چندین عدد نیاز داریم
شماره تماس در صورت لزوم جهت برقراری ارتباط : ۰۹۳۵۸۳۳۱۱۴۰
با کمال تشکر واحترام
سلام دوست عزیز، با توجه به نوشته های روی قطعه، ورودی ۲۴ ولت رو ۵ ولت و مثبت و منفی ۱۲ ولت تبدیل میکنه. مبدل های DC to DC converter که در یک باکس کوچک تبدیل ولتاژ رو انجام میدن رو میتونید تهیه کنید و اگر پایه هاشون دقیقا به همین ترتیب نبود، یک برد مبدل کوچک بدید براش بسازن و یا اینکه با سیم خودتون پایه ها رو متصل کنید. برند minmax انواع این مبدل ها رو داره و کیفیت خیلی خوبی هم دارن ولی نمیدونم در ایران پیدا میشن یا خیر. برای سفارش قطعه هم میتونید از جوان الکتریک استفاده کنید.
سلام جناب معین بزرگواری کردید پاسخ دادید سپاس امر شما انجام میشه
