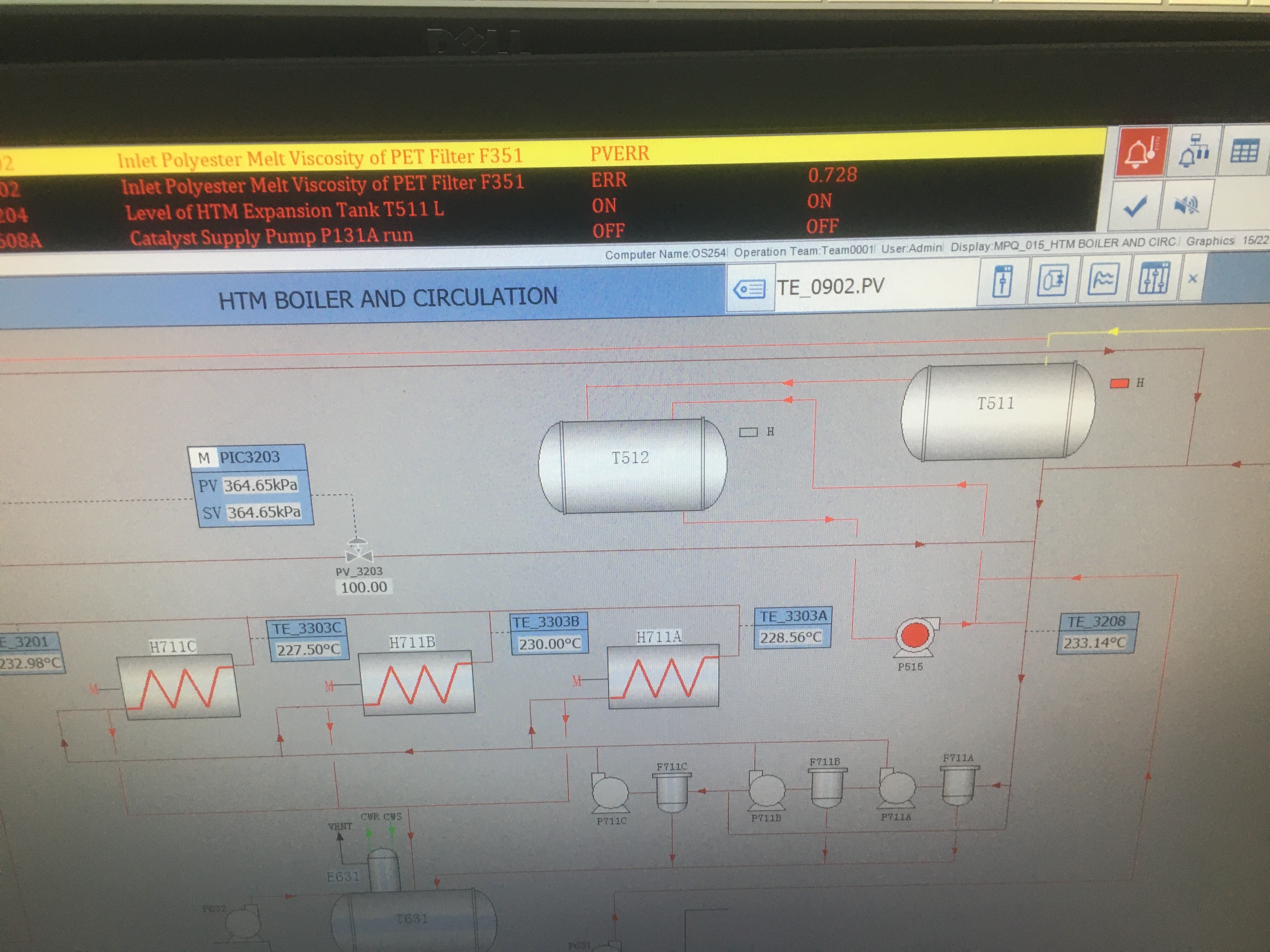

دلیل استفاده از دو مخزن انبساطی در سیستم و اینکه از مخزن T511 که طبقه هفت هستش و ارتفاع دارد به صورت مستقیم به بویلر باز نمی گردد و دوباره سر ریز مخزن انبساطی T511 دوباره به T512 که در طبقه همکف هستش می ریزد و از آنجا پمپ می‌شود به سمت ریبویلر
با تشکر
سلام
اگر سوال شما رو درست متوجه شده باشم علت جانمایی دو تجهیز T-511 & T-512 و اختلاف ELEVATION انها میباشد.
رای بهتر شناختن فلسفه عملیاتی این دو تجهیز پیشنهاد میکنم که مدرک شرح فرآیند یا PROCESS DESCRIPTION را مطالعه قرمایید .ولی عموما محزن بالایی که در ارتفاع نصب شده است میتواند BOILER STEAM DRUM باشد که وظیفه آن DEAERATION بوده که عموما دارای OVER FLOW بوده و BFW را تولید میکند . و با فشار GRAVITY به خروجی پمپ مخزن پایینی نیز LOWER DRUM بوده وصل میگردد . تغییر ارتقاع برای ایجاد هد استاتیکی سیال میباشد.
با تشکر
1 پسندیده
سلام جناب مهندس دلیل اینکه مخزن انبساطی مستقیم به سمت بویلر نمیباشد T511 و سر ریز این مخزن به تانک 512T میریزد و سپس توسط پمپ به سمت بویلر روغن می‌رود چه میدونه باشه ؟
دلیل اینکه بعد از مخزن انبساطی اول این همه تجهیز گذشته شده و مستقیم از خود تانک T511 مستقیم به بویلر نمیزنیم چه چیزی هستش
مخزن اول که وظیفه این را دارد که از ترکیدکی خط روغن داغ که تغییر حجم داده است ولی و همین طور زمانی که به هر دلیلی خط خالی باشد یا نشتی روغن داشته باشد دو باره از خود مخزن انبساطی به خط تزریق شود تا لوله ها هوا نگیرند آیا این میتونه جواب باشه که مخزن انبساطی اول T511 همیشه باید مقداری سیال داشته باشد تا در صورت بروز مشکل نشتی دوباره از خود مخزنی انبساطی به خط تزریق بشه ولی به دلیل اینکه ممکن است طی بهره برداری یا راه اندازه ی به هر دلیلی شیر سیال گرمکن در یکی از واحد ها مثلا مبدل حرارتی قبل یکی از رآکتورها یا خود ژاکت های گرمکن رآکتور ها که اینجا روغن هستش بسته بشه و مخزن انبساطی ۵۱۱ سر ریز کنه باید مخزن دومی باشه که این سر ریز را جمع آوری کند و بویلر باز گرداند و به و شاید به دلیل حجم کم و یا گاهی عدم و جواد داشتن فلوی روغن از مخزن انبساطی اول و امکان هوا گرفتن خط اگر مستقیم از 511به بویلر بدهیم بنابراین سر ریز را در تانک 512جمع آوری کرده و توسط پمپ و افزایش فشار معادل با فشار درون بویلر روغن را به بویلر برگشت میدهیم
سلام جناب مهندس دلیل اینکه مخزن انبساطی مستقیم به سمت بویلر نمیباشد T511 و سر ریز این مخزن به تانک 512T میریزد و سپس توسط پمپ به سمت بویلر روغن می‌رود چه میدونه باشه ؟
دلیل اینکه بعد از مخزن انبساطی اول این همه تجهیز گذشته شده و مستقیم از خود تانک T511 مستقیم به بویلر نمیزنیم چه چیزی هستش
سلام جناب مهندس دلیل اینکه مخزن انبساطی مستقیم به سمت بویلر نمیباشد T511 و سر ریز این مخزن به تانک 512T میریزد و سپس توسط پمپ به سمت بویلر روغن می‌رود چه میدونه باشه ؟
دلیل اینکه بعد از مخزن انبساطی اول این همه تجهیز گذشته شده و مستقیم از خود تانک T511 مستقیم به بویلر نمیزنیم چه چیزی هستش
مخزن اول که وظیفه این را دارد که از ترکیدکی خط روغن داغ که تغییر حجم داده است ولی و همین طور زمانی که به هر دلیلی خط خالی باشد یا نشتی روغن داشته باشد دو باره از خود مخزن انبساطی به خط تزریق شود تا لوله ها هوا نگیرند آیا این میتونه جواب باشه که مخزن انبساطی اول T511 همیشه باید مقداری سیال داشته باشد تا در صورت بروز مشکل نشتی دوباره از خود مخزنی انبساطی به خط تزریق بشه ولی به دلیل اینکه ممکن است طی بهره برداری یا راه اندازه ی به هر دلیلی شیر سیال گرمکن در یکی از واحد ها مثلا مبدل حرارتی قبل یکی از رآکتورها یا خود ژاکت های گرمکن رآکتور ها که اینجا روغن هستش بسته بشه و مخزن انبساطی ۵۱۱ سر ریز کنه باید مخزن دومی باشه که این سر ریز را جمع آوری کند و بویلر باز گرداند و به و شاید به دلیل حجم کم و یا گاهی عدم و جواد داشتن فلوی روغن از مخزن انبساطی اول و امکان هوا گرفتن خط اگر مستقیم از 511به بویلر بدهیم بنابراین سر ریز را در تانک 512جمع آوری کرده و توسط پمپ و افزایش فشار معادل با فشار درون بویلر روغن را به بویلر برگشت میدهیم
[/quote]
با سلام

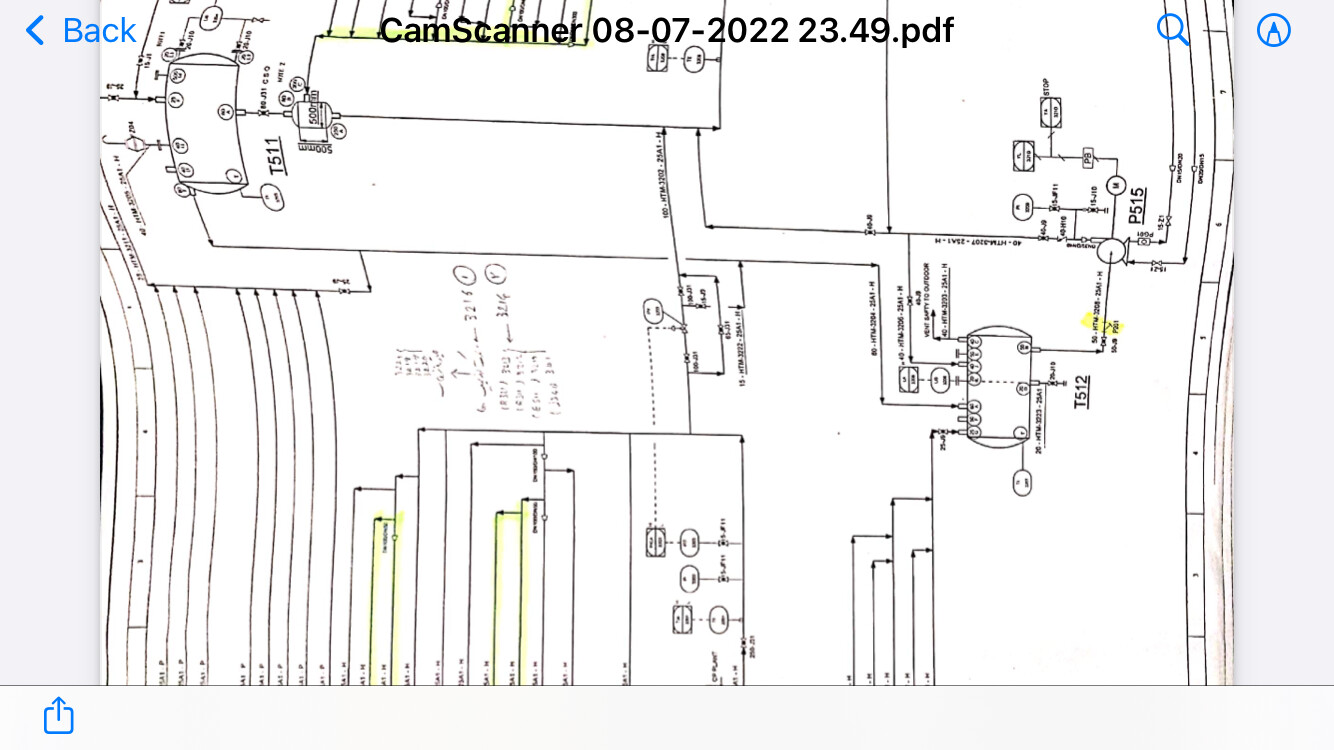

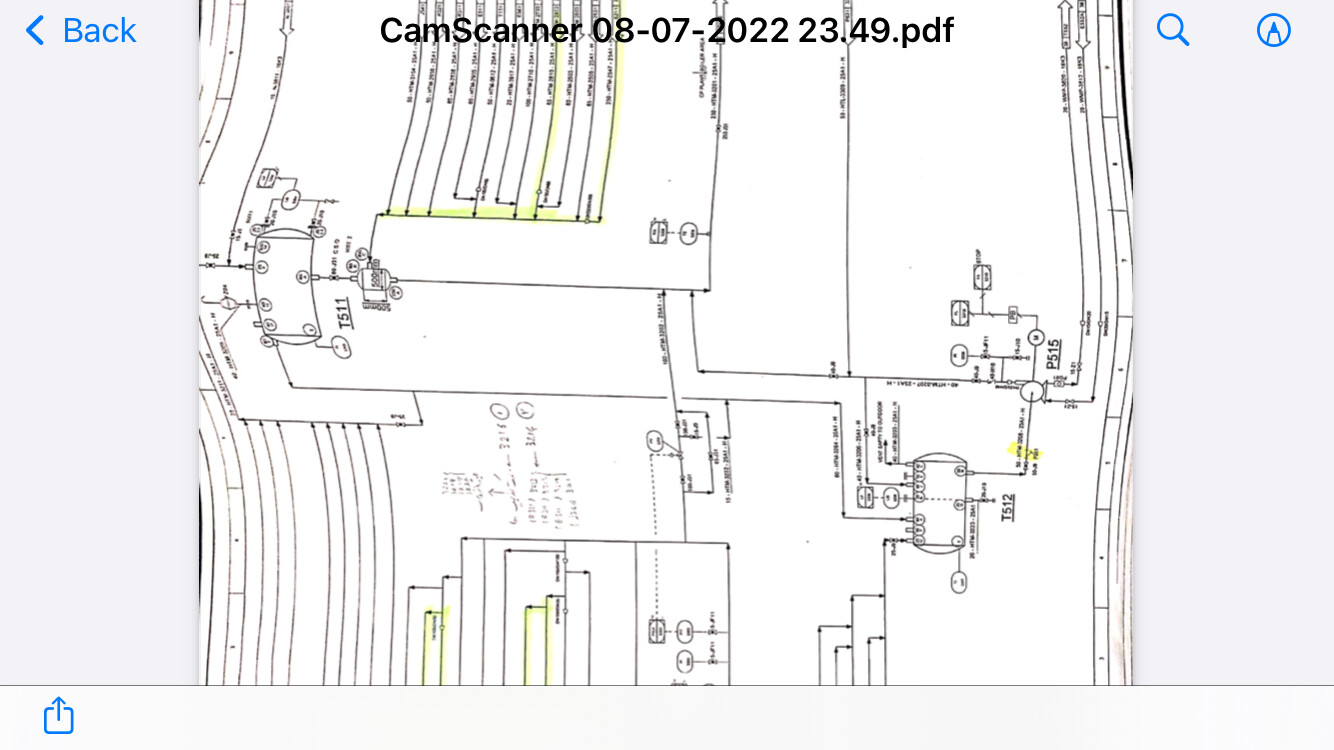

امکان ارسال این PFD با کیفیت بهتر وجود داره ؟
بطور کلی باید فلسفه عملیات فرآیند رو در نظر گرفت
ممنئن میشم فایل با کیفیت تری آپلود کنید
با تشکر
