کابل های ترانسمیتر دما

ممنون

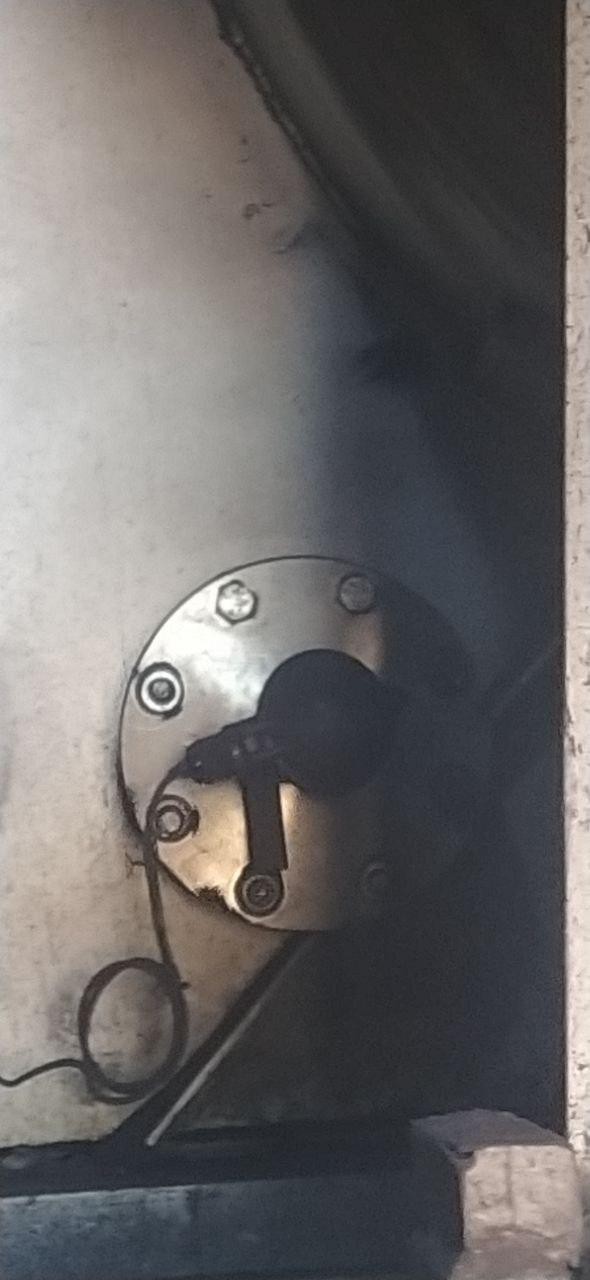

سلام من وارد کارخانه گندله سازی شدم سوالی داشتم توی سایت ترموکوپل هایی که هست یک کابل وارد ترانسمیتر شده ویک کابل هم ازترانسیمترخروجی داریم به plcعکسشاشون میفرستم .اما شما توی فیلما گفتین head mounted مستقیم خروجی به plc دارد شما گفتین ترانسیمتردوتا گلندنداردفقط local indicatorدوتا گلنددارد آیا این تجهیز داخل سایت indicatorهست.-
2020-08-01/1596284155-940580-photo-2020-08-01-16-45-05.jpeg
2020-08-01/1596284161-679661-photo-2020-08-01-16-45-10.jpeg
2020-08-01/1596284172-51735-photo-2020-08-01-16-45-13.jpeg
2020-08-01/1596284176-112223-photo-2020-08-01-16-45-17.jpeg
درضمن طبق عکسی که فرستادم نوشته ورودی ولتاژ هست یعنی کابل خروجی ترموکوپل نارنجی ولتاز هست

ممنون مهندس .نوع remote شما گفتین حالت کلاهی شکل که head mountedهست رو نداشت اما اینجا headmountedهست درسته؟

دستگاه شما ترنسمیتر دما هست که سنسورش دورتر قرار گرفته المنت با سیم وارد ترنسمیتر میشه و بعد از اون هم به اتاق کنترل ارسال میشه. مطلبی که من در فیلم گفتم چیز دیگری بوده که ترنسمیترها با دو خروجی جریان وجود نداره که شما متوجه بحث نشدید. اینجا ما یه ترموکوپل داریم که مثلا سه متر اون ورتر هست و سیگنال ولتاژی رو به داخل ترنسمیتر میاره و بعد هم به کمک سیگنال جریان به اتاق کنترل ارسال میشه

نوع این ترنسمیتر هم remote هست لطفا مجددا فیلم رو ببینین

نوع head mounted به نوعی گفته میشه که در داخل سر ترنسمیتر قرار می گیره لطفا تو اینترنت مدل rosemount 644 یا 248 رو ببینین متوجه head mounted میشین . یک مغزی نسبتا کوچک است که داخل کلاهک قرار می گیره
