سلام،
تست دیود برای تست سلامت قطعاتی استفاده میشه که ماهیت دیود دارند (در واقع پیوند های PN و NP رو تست می کنه که برای ترانزیستور ها هم استفاده میشه). عددی هم که مولتی متر نشون میده در واقع ولتاژ بایاس مستقیم دیود هست. یعنی اینکه این دیود برای روشن شدن چقدر ولتاژ لازم داره.
احتمالا قطعاتی که در این مسیر هایی که شما می فرمایید قرار دارند، ماهیت دیودی دارند و نمیشه با تست اهم اونها رو تست کرد. برای همین باید از تست دیود استفاده کنید.
برای درک بیشتر این موضوع یک دیود تهیه کنید و مولتی متر رو روی تست دیود بذارید و یکبار به صورت صحیح و یکبار به صورت اشتباه پروب ها رو وصل کنید به پایه های دیود. مشاهده می کنید که دیود در حالت اشتباه از خودش جریانی رو عبور نمیده ولی در حالت صحیح مثلا با 0.7 ولت روشن میشه.
سلام و خسته نباشید.در بحث تعمیرات موبایل بخشی از عیب یابی به کمک تست دیود و نقشه خوانی انجام میشه به این ترتیب که مولتی متر را روی حالت دیود میگذارند پراپ قرمز را به بدنه و پراپ مشکی را به قطعات مورد نظر اتصال میدهند

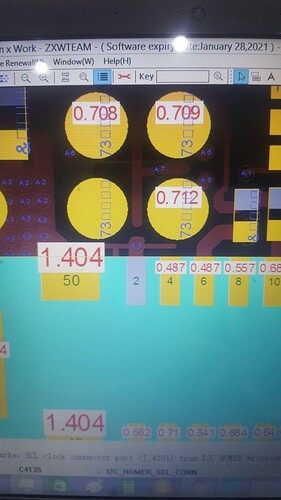

سپس با استفاده از نقشه مقادیر رو چک میکنند تا از سلامت مسیر و قطعات مطمعن بشوند.
من هرچی فکر کردم متوجه نشدم چرا از این روش استفاده میکنند و اعدادی که مولتی متر نشان میده چه معنایی میتونه داشته باشه.و اینکه چزا به جای تست دیود از تست اهم استفاده نمیکنند؟
ممنون میشم اگر راهنمایی کنید
