هماهنگی بین ترانسمیتر و کارت های ورودی خروجی

با سلام

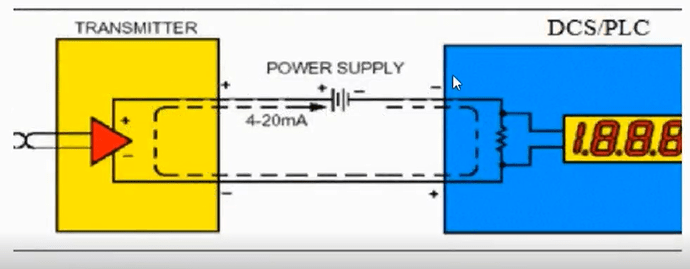

در آموزش گفته شده برای ترانسمیترهای دوسیمه چنان چه کارت ورودی خروجی نتواند پاور ترانسمیتر را تامین کند باید یک منبع با لوپ سری کنیم مانند شکل پیوست شده. حال در این حالت سوال من این است:
1- ما باید برای هر کانال یک منبع تغذیه جدا گانه بخریم مثلا اگه کارت 4 کاناله بود باید 4 تا منبع تغذیه خریداری بشه یا نه صرفا با یک منبع و انشعاب گرفتن از آن مشکل را حل میکینم؟
2- اگر چندین کارت داشتیم چه طور چند منبع نیاز است؟
3- اگر کارت ورودی /خروجی ما اکتیو بود یعنی پاور وسیگنال را روی 2 سیم برقرار میکیرد ولی ترانسمیتر 3 سیم یا 4 سیم بود آن وقت تکلیف چیست؟

سلام وقت بخیر
خیر ، در هر دو صورت یک منبع تغذیه کافی هست ، باید برای هر مورد یک خروجی از منبع تغذیه بگیرید
اگه کارت اکتیو باشه و ترنسمیتر 3 یا 4 سیمه باشه نمیتونید اتصال برقرار کنید چون سیستم آسیب میبینه
موفق باشی

1 Likes

آیا کارتهای I/O ای وجود دارند که امکان هردو حالت را داشته باشند یعنی قابلیت پسیو و اکتیو بودن را با هم داشته باشند و اپراتور به دلخواه بتواند هر کدام را انتخاب کند. در صورت وجود لطفا نمونه هایی مثال بزنید.
در مورد ترانسمیترها چه طور آیا صرفا پسیو هستند یا اکتیو یا هر دو حالته؟

بله کارت های s7-300 با order code 6es7-1kf02

سلام وقت بخیر
کارت آنالوگ با کد فنی 6ES7331-7KF02-0AB0 این قابلیت رو داره
البته کارتهایی که پسیو هستند میتونید تغذیه سری کنید و مشکل رو حل کنید
در مورد تجهیزات ابزار دقیق بستگی به خود تجهیز داره که دو سیمه یا 4 سیمه باشه و کمتر دیده میشه تجهیز هر دو حالت رو پوشش بده
موفق باشی
