ایجاد slot روی pcb

مرسی مهندس.لطف کردید

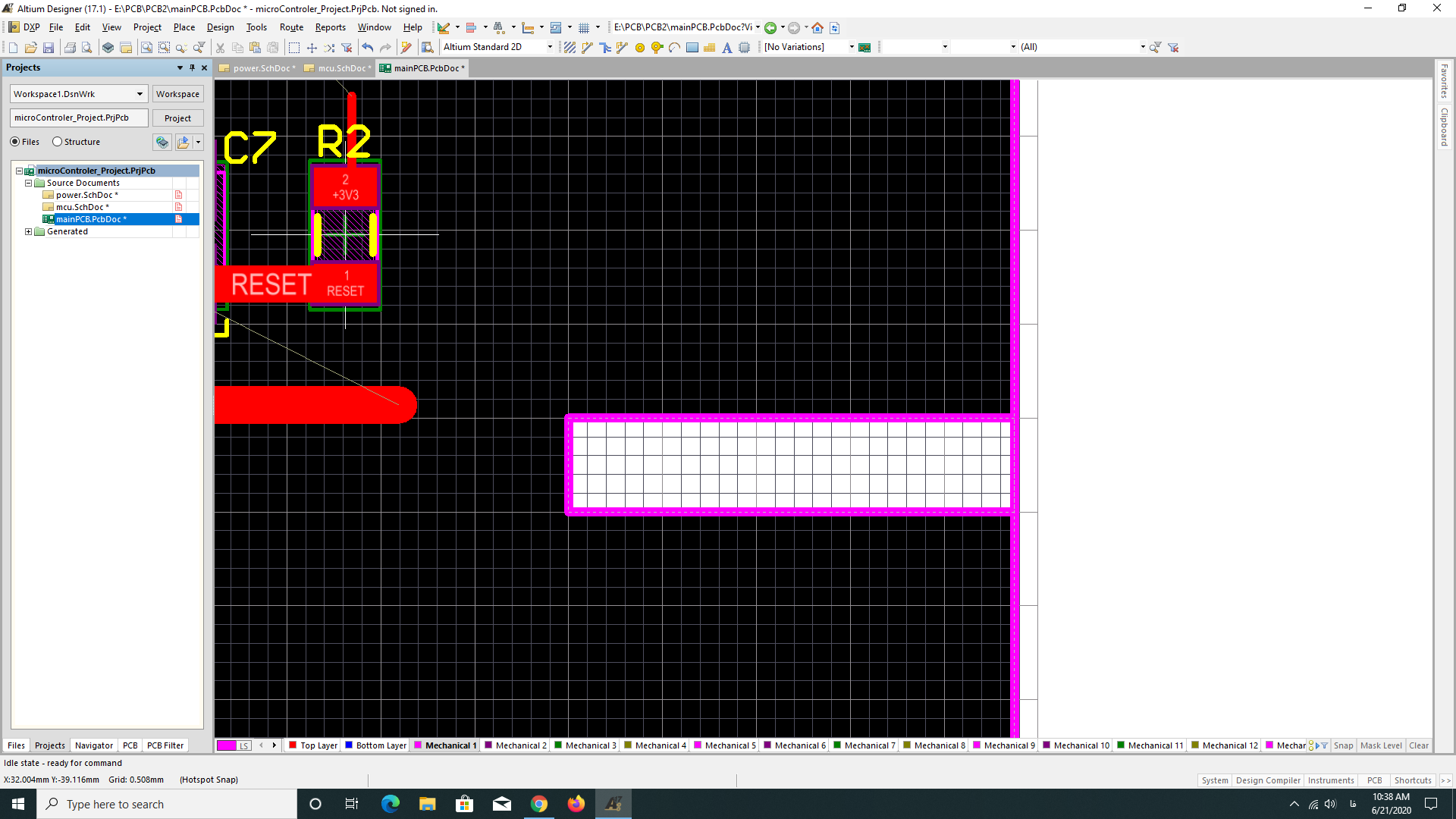

به همین شکل؟
2020-06-21/1592719761-918912-image.png
2020-06-21/1592719826-469502-image.png
مهندس من نمیدونم چرا کلا لایه keep out من فعال نیست.چیزی نمیشه تو این لایه انداخت.همین اسلات رو توی لایه مکانیکال انداختم.

شاید hide شده. روی یکی از لایه ها کلیک راست کنید و ببینید در منوی show چیزی میبینید یا نه. کلا مخصوصا در ایران حتما باید دور بورد لایه keep out رو بکشید.

از منوی tools یه چی توی کیپ اوت انداختم که رنگشم فرق داره با مکانیکال 1
tools->convert->convert selected primitives to Keep Out

بله مهندس دقیقا همین منظورم بود.اما این پایین سربرگ کیپ اوت رو دارم.ولی انگار فقط برای نمایشه.حتی رنگش هم که مثل مکانیکال 1 هست
2020-06-22/1592819936-977516-image.png

سلام مهندس جان.وقتتون بخیر
برای اینکه جلوگیری کنیم از خزش روی برد باید اسلات رو از قسمت modify تنظیمات فیزیکی برد (عدد1) ایجاد کنیم؟
یا با پد های بیضی شکل این جای خالی رو درست کنیم؟

2020-06-23/1592924305-658423-image.png
خدمت شما مهندس.اصلا تو لایه های من keep out رو ندارم.فرموید چین روی مکانیکال 1 برش میده؟حتی من تو تنظیماتش فعال دارم
2020-06-23/1592927408-210543-image.png

اون روشی که گفتم رو امتحان کردید؟ روی خطی که کشیدید دبل کلیک کنید و از صفحه ای که میاد یک اسکرین برای من بفرستید که ببینم.

البته با این روش، در شمای 3d اون slot دیده نمیشه. اگه می خواید اونجا هم دیده بشه، اون سطح بسته رو انتخاب کنید، از منوی
Tools -> Convert -> Create Board Cutout from Selected Primitives
اون سطح تبدیل به cutout میشه و در نمای 3d هم دیده میشه.

مخفی نیس.و حتی تو منوی پایین لایه کیپ اوت رو دارم.منتها اصلا توی این لایه نمیتونم چیزی قرار بدم.و همچنین اصلا خط یا تیکه مس یا جیزی رو اصلا جزو گزینه ها نیست که کیپ اوت بزارم.مکانیکال 1 داره

سلام، برای ایجاد slot خیلی ساده در لایه keep out layer یک شکل بسته بکشید. مثلا وسط برد یک مستطیل بکشید. موقع چاپ، cnc روی این لایه رو برش میده.

شما مثلا توی همون top layer یک خط بکشید (line) بعد روش دبل کلیک کنید و اونجا که گفته این خط توی چه لایه ای هست بذاریدش توی keep out. الان دارید میگید که اصلا اونجا هم لایه ای به اسم keep out نداره؟!
