ارتباط فیزیکی plc 1200 به hmi

با سلام و وقت بخیر٬

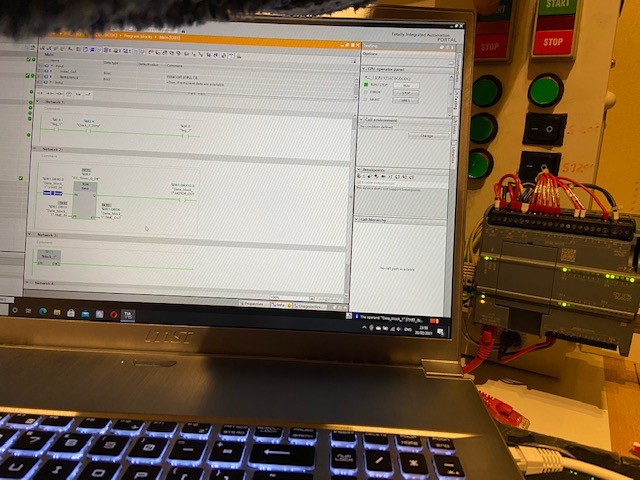

جناب مهندس از HMI PANEL استفاده میکنم. برنامه به PLC ارسال شده ٬با فشردن I0.0 خروجی Q0.0 روشن میشود با فعال کردن ورودی تایمر از روی برنامه بعد از 3S خروجی Q0.1 از طریقFUNCTION BLOCK_1 مطابق عکس روشن شده .
2021-02-21/1613866781-803991-img-2298.jpeg
ببخشید منظورتون از،set PC pg interface و ارتباط بین plc و hmi هم باید تعریف بشه ؟
گر بیشتر لطفا توضیح بدین. درک من از اولی اینکه طبق نوشته بالا وعکس پیوستی ارتباط برقرار است. اما دومی من ارتبا ط را داخل نرم افزار وینتک تعر یف کردم ٬ اما وقتی انلاین میشم identify نمیکنه لطفا بفرمایید انجام دهم

سلام در قسمت control panel مربوط به ویندوز قسمتی هست به اسم set PC pg interface
در اون قسمت باید پورت ارتباطی بین plc و کامپیوتر رو تعریف کنید

چیزی که من میبینم فقط plc هست

با سلام و وقت بخیر٬
جناب مهندس در Pc/pg interface set ایتم Real teck plce GBE
family controller TCP.IP(Active) انتخاب شده بقیه عکسها هم پیوست شده. نمیدونم بایستی ایتم دیگری را انتخاب کرد؟
هنوز ارتباط برقرار نیست2021-02-22/1614009964-492780-img-2315.jpeg
2021-02-22/1614009964-517910-img-2316.jpeg
2021-02-22/1614009964-540567-img-2317.jpeg
2021-02-22/1614009964-564553-img-2318.jpeg
2021-02-22/1614009964-584982-img-2319.jpeg
2021-02-22/1614009964-604661-img-2320.jpeg

سلام داخل پروژه hmi نمیبینم که تعریف شده

منظور جنابعالی در این عکس است که برای hmi تعریف interface و
I/F protocol و Station No انجام نشده؟
این قسمت را حقیقتا نمیدانم2021-02-22/1614024042-17957-img-2329.jpeg

موفق باشی

سلام روز بخیر
بجز تنظیم ip
،set PC pg interface
هم باید تنظیم بشه
ارتباط بین plc و hmi هم باید تعریف بشه که تو شکلها تون نمیبینم

از کامپیوتر به عنوان hmi استفاده میکنید یا از hmi panel

با سلام و وقت بخیر٬
جناب مهندس ٬ مدتی است که میخواهم PLC 1200 را به HMI ارتباط فیزیکی بدهم اما امکانپذیر نیست.این برنامه شامل فقط یک ورودی خروجی است که در این مرحله من فقط میخواهم ورودی را فعال کنم

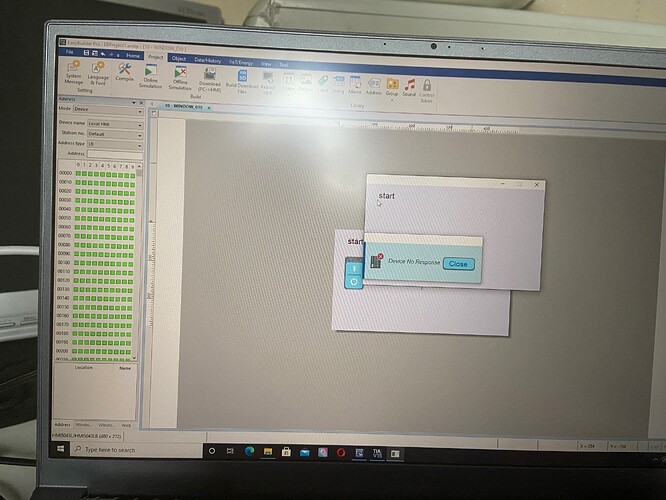

کلیه IP ادرسها درست است تیک PERMIT PUT/GET نیز زده شده انتخاب درست PLC,HMI در سافتورها انجام شده٬ تا حتی میتوانم از طرق سافتورHMI خود انرا REBOOT کنم که قابل دیدن است. اما هر گاه میخواهم ازسافتورHMI افلاین انلاین سیمیولیشن یا عمل دانلود انجام دهم پیغام DEVICE NO RESPONCE میاید. داخل گوگل سرچ زیاد کردم٬ همه کارهای که باید انجام دهم انجام شده . عکسهای از انرا قرار میدهم اگر لطف بفرمایید راهنمایی کنید

با عرض سلام و وقت بخیر٬
جناب مهندس بالاخره کار افتاد نمیدونم چرا اینهمه تاخیر در راه اندازی داشت تقریبا یکروز کار برد تا وصل شد.
2021-02-23/1614116542-285992-img-2332.jpeg
با سپاس فراوان بابت لطف و ساپورت شما

با سلام مجدد٬
جناب مهندس بالاخره بعد از چندین بار ارسال دیتا اخرین وضعیت کاری به این فرم است که ۱) در online simulation این بار پاسخ میدهد failed connection to remote hmi
JPG 2322

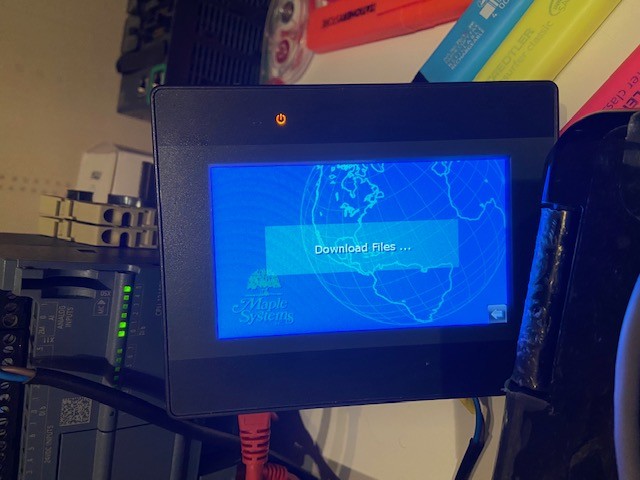

ما این باربه هنگام Download pc to hmi

عمل دانلود شدن انجام میشود. من عمل ریبوت شدن اچ ام ای را میبینم و ارسال دیتا به ان را. اما نهایتا بعد از حدود ثانیه ۱۰پیغام زیر میاید اقای مهندس میفرمایید hmi را نمیبینم فقط plc دیده میشه. در کجا باید hmi دیده بشه ؟2021-02-22/1614021970-437493-img-2322.jpeg
2021-02-22/1614021970-467117-img-2323.jpeg
2021-02-22/1614021970-494100-img-2324.jpeg
2021-02-22/1614021970-515500-img-2325.jpeg
