چوک یا سلف در انتهای درایو LED

با سلام در انتهای درایو لامپ های ال ایی دی ترانس یا چوک گذاشته شده چرا ؟
با توجه به DC بودن ولتاژ در ان نقطه که نزدیک مصرف کننده ( ال ایی دی ) هست که اگه درست باشه باید باعث اتصال کوتاه بشه .
میشه توضیح بدین؟
ممنون میشم

سلام دوست عزیز، میتونید یک عکس از این چوک که بهش اشاره کردید ارسال کنید؟
آیا با مولتی متر قطعه رو تست کردید و پایه هاش اتصال کوتاه هست؟
معمولا در درایورهای led از مدارهای فلای بک استفاده میشه از نوع جریان ثابت که نیاز به یک ترانس کوچک دارن. آیا منظور شما این ترانس هست یا قطعه دیگه ای هست؟

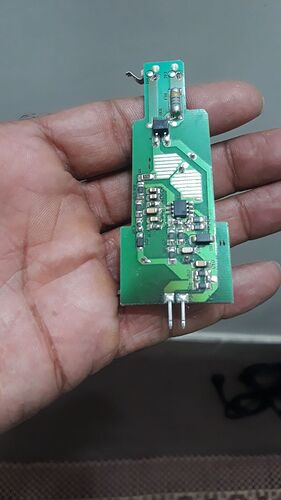

با مولتی متر تست نکردم ولی ماهیت وجود و وظیفه ان چوک دقیقا چی هست چون دار این لامپها در خروجی dc هست چرا تقریبا در خروجی باید وجود داشته باشه

سلام دوست عزیز، شما بسته تعمیرات الکترونیک رو تهیه کردید؟ اگر پاسخ مثبت هست، در بخش منابع تغذیه سوییچینگ، این مدار ها رو کامل توضیح دادیم. این قطعه یک ترانس خیلی کوچک هست و در مدارهای فلای بک نقش کاهندگی ولتاژ رو داره.

سلام .بله.بسته تعمیرات الکترونیکی رو تهیه کردم ولی ترانس در اینجا که DC هست چه نقشی داره؟
ترانس کاربرد AC داره

در منابع تغذیه سوییچینگ، ولتاژ سینوسی برق شهر رو یکسو میکنن و با گذروندن از خازن اولیه، تا حد خوبی اعوجاج اون رو میگیرن و بعد آی سی سوییچینگ، با قطع و وصل کردن این ولتاژ سر اولیه ترانس، روی ثانویه ولتاژ و جریان القا میکنه. علت اینکه این ترانس میتونه اینقدر کوچک باشه، فرکانس بالای سوییچینگ هست. در واقع ورودی اولیه این ترانس به سوییچ وصل شده و ولتاژ اون متغیر هست و همین باعث میشه که ترانس بتونه کار کنه. لطفا به فصل منابع تغذیه سوییچینگ مراجعه کنید.

1 پسندیده

ممنون جناب مهندس
