ارتباطات نرم افزاری و سخت افزاری hmi و plc

موفق باشی

سلام و دورد مهندس

وقتتون بخیر

عذر میخوام من یه CPU 314c 2PN/DP دارم به همراه یه HMI مدل TP177b 6 PN/DP نرم افزار TIA V16 و Win cc 2008 هم روی لپ تاپم نصبه

حالا چندتا سوال و راهنمایی دارم ممنون میشم کمکم کنین
1- میشه PLC رو با تیا برنامه نویسی کرد و HMI رو هم با Win cc 2008 ؟؟؟؟ ( منظورم این هست که از Win cc خود tia استفاده نکنم چون از ورژن 15 به بعد این مدل HMI از تیا حذف شده)
2- من جدای از بحث Tia خواستم برنامه ی HMI رو که توی Win cc 2008 نوشته بودم رو روی این مدل HMI که دارم دانلود کنم ولی هیچ جوره دانلود نشد هم از روش شما امتحان کردم که ارتباط PC و HMI اترنت بود و هم DP/mpi قدم به قدم همه ی مراحل ویدیوی شما رو اجرا کردم و جدای از اون توی یوتیوب هم ویدیوی دقیقا همین مدل HMI رو دیدم که با استفاده از DP داشت برنامه رو روش دانلود میکرد هم تست کردم ولی ارتباط بین لپ تاپ و HMI برقرار نمیشد

کلا چیزی که من میخوام و دنبالشم اینه که ارتباط بین PLC و HMI اترنت( پروفی نت) باشه و برای پروگرام کردن از DP/Mpi استفاده کنم ممنون میشم راهنماییم کنید در این مورد چه کاری باید انجام بدم

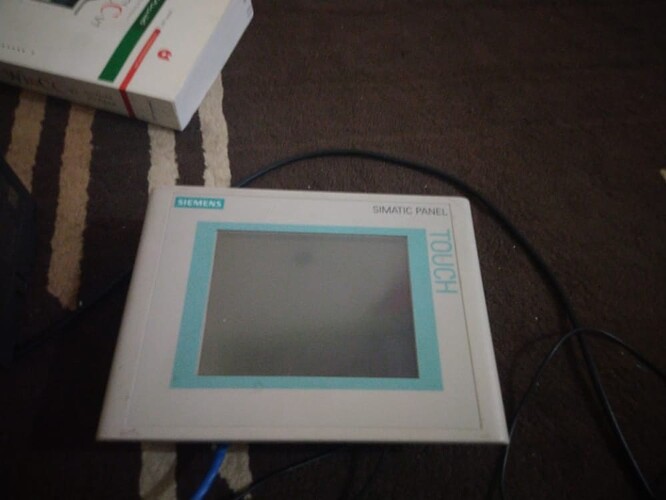

چندتا عکس هم میزارم فعلا بعدا از خود ارور ها هم عکس میزارم



سلام وقت بخیر
۱-بله این امکان‌پذیر هست
۲- البته عکسی که گرفتید ارتباط hmi و plc رو نشون میده و ارتباط کامپیوتر رو نشون نمیده برای ارسال سه قسمت رو باید چک کنید
تنظیمات set pg PC interface در کنترل پنل کامپیوتر
تنظیمات دانلود در کنترل پنل hmi
تنظیم آدرس ها بعنوان مثال ip اگه از اترنت استفاده میکنید در نرم افزار و hmi
موفق باشی

@barandehfard#6433
خیلی ممنون خصوصا جواب سوال 1 خیلی خیالم رو راحت کرد و اینکه حالا تست میکنم اگه باز مشکلی بود با شما درمیون میزارم

@PolantI#6409
سلام وقت بخیر
۱-بله این امکان‌پذیر هست
۲- البته عکسی که گرفتید ارتباط hmi و plc رو نشون میده و ارتباط کامپیوتر رو نشون نمیده برای ارسال سه قسمت رو باید چک کنید
تنظیمات set pg PC interface در کنترل پنل کامپیوتر
تنظیمات دانلود در کنترل پنل hmi
تنظیم آدرس ها بعنوان مثال ip اگه از اترنت استفاده میکنید در نرم افزار و hmi
موفق باشی
