استاندارد Exi و ExdوEx e

با سلام و خسته نباشی خدمت مهندس لطفی عزیز

جناب مهندس فرق exiوexdوexe در بسته گفتین از نظر سطح ولتاژ هست ممنون میشم بیشتر توضیح بدید و اینکه isگفتین سیگنال های انالوگ هستن چون سیگنال شون حالت سویچینگ نداره safe هستن یا بستگی به محیط استفاده از لحاظ zoneبندی دارد

با تشکر از جواب های دلسوزانه شما

1 پسندیده

سلام جناب مهندس
از تیم نماتک و مهندس لطفی تقاضای ببخشش می‌کنم که جسارت می‌کنم و این سوال را میپرسم
امکانشهست در مورد تجربه شما از تهییه این بسته چطور بوده ؟
اگر امکان دارد یه شماره تماس به بنده بدید من جهت مشاوره با شما تماس بگیرم

البته برای Ex e من در خصوص سطح ولتاژ موردی رو نگفتم. این مورد برای Ex i هست.تجهیزات IS برای زون های صفر و یک و دو استفاده میشه در بسته هم توضیح داده شده. براتون دو تا عکس هم میفرستم و میتونین الزامات طراحی لوپ IS و میزان جریان و ولتاژ و همین طور ضرایب اندوکتانس و امپدانس و خازنی رو ببینید. که اگه این الزامات رعایت بشه، اون لوپ رو IS در نظر میگیریم. تجهیزات Ex d فقط برای زون 2 می باشد.

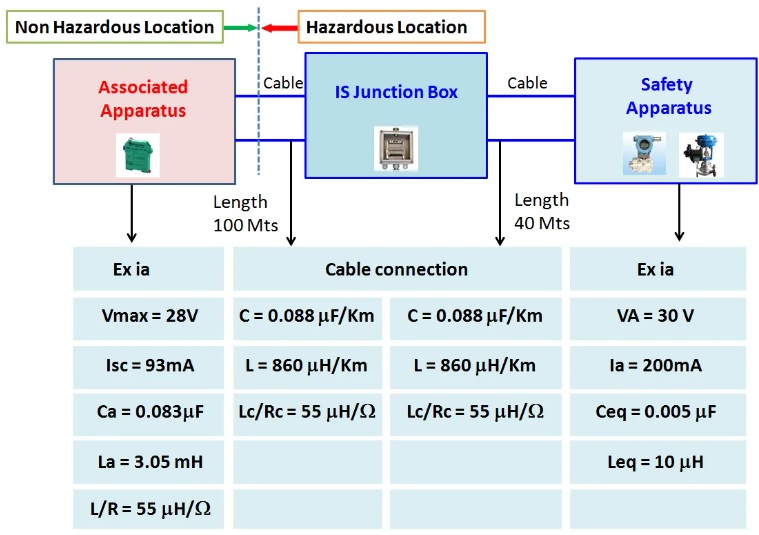

IS Cable-1

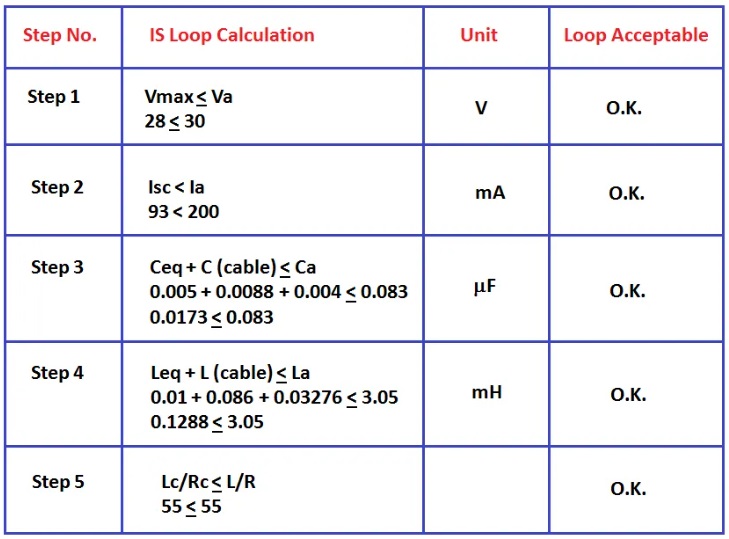

IS Cable-2
