Beam smoke detector (transmitter/recieve)

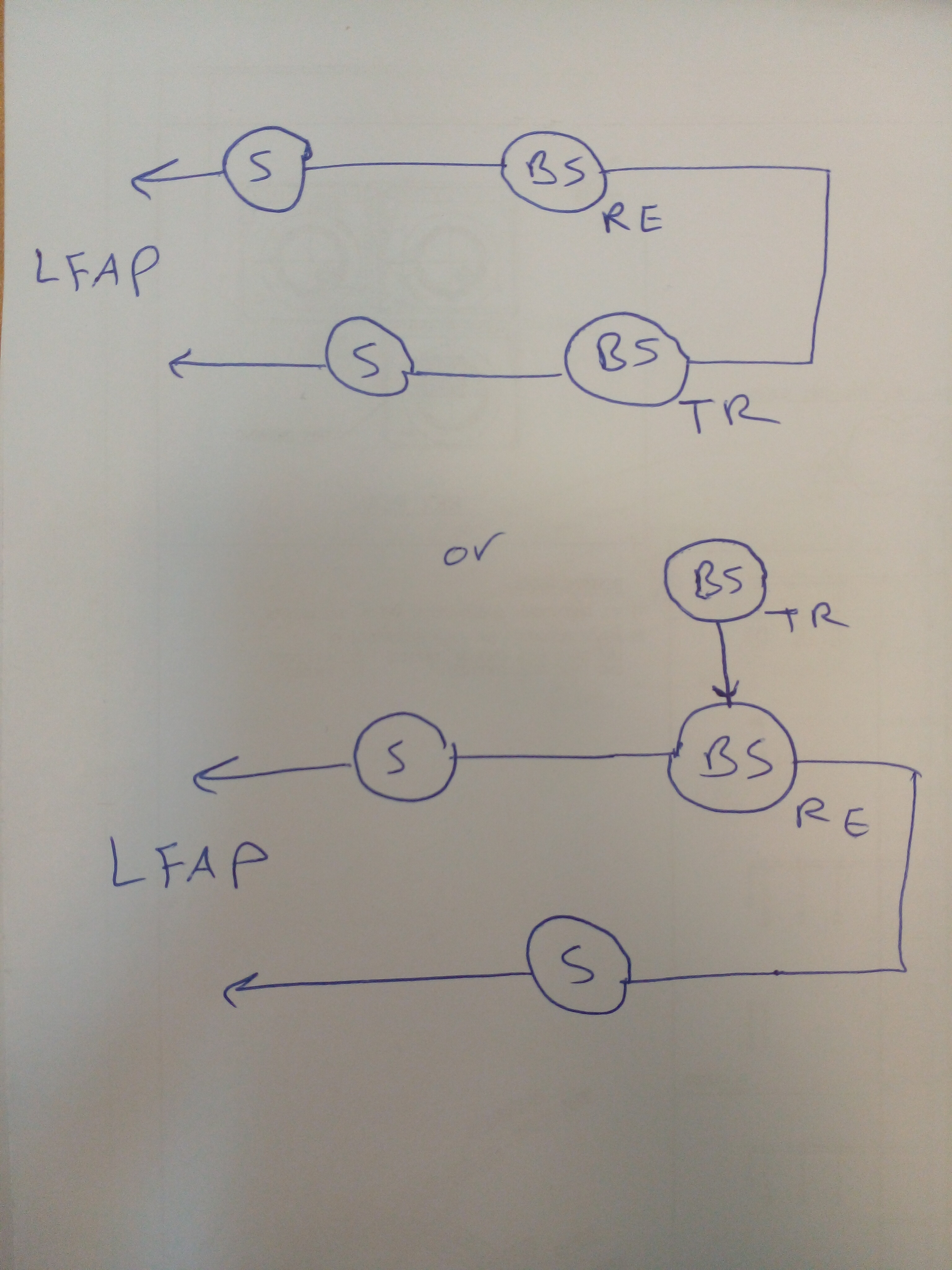

اگر بیم دتور های نوع ارسال و دریافت در لوپ قرار دهیم مطابق با تصویر اتچ شده کدام نمایش صحیح است. اگر نمایش دیگری وجود دارد لطفا بفرمایید؟

سلام مهندس عزیز
بیم دتکتور توسط اینترفیس در لوپ آدرس پذیر قرار می گیرد ولیکن اگر بیم دتکتور ذاتاً آدرس پذیر باشد صرفاً Head بیم بیم روی لوپ قرار می گیرد و رفلکتور در مقابلش نصب می شود.

منظورم بیم دتکتوور نوع رفلکتوری نیست. در اینجا بیم دتکتور نوع فرستنده گیرنده است

فرقی ندارد فرستنده توسط اینترفیس در لوپ قرار می گیرد.
