طراحی پایپینگ و نکات اجرائی

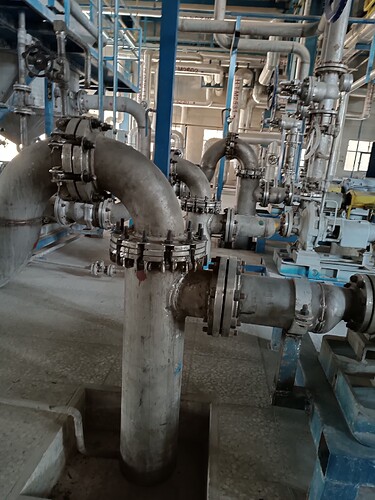

سلام دلیل حالت سیفون مانند قبل از پمپ چه می‌تواند باشد و اگر سیال حاوی ذرات ریز باشد چرا از این حالت سیفون مانند قبل از پمپ در کنار فیلتر استفاده می‌شود
در حال پردازش: 2F287C0E-E87C-46B8-B63E-21120772D662.jpeg…
بارگذاری F55924E1-DDB8-4411-B455-145AA1E0856F.jpeg…

سلام و عرض ادب

جناب مهندس فایل عکس ارسالی شما، به درستی آپلود نشده و مجددا ارسال بفرمایید

با سلام و احترام من تصویر ارسالی شما رو با دوستان و طراحان دیگری هم مطرح کردم ولی دوستان پاسخی نداشتنن و موردی مشابهی دیده نشده بود تابحال.

برای اینکه کمی متمرکز تر روی ایشن بحث بتوان صحبت کرد اگر ممکن هست سرویس و سیال و دما و فشار خط رو بفرمایید تا بتوانیم در این خصوص به جنابعالی کمک کنیم

1 پسندیده

سلام
اتیلن گلایکول دما ۳۲ درجه همراه با دانه های ریز پلیمری تولید pet

1 پسندیده

سلام و عرض ادب
با توجه به این موردی که فرمودین، این طرح سیفون به احتمال زیاد برای جلوگیری از ورود ذرات ریز پلیمری به درون پروانه هست بدین معنی که با استفاده از حوضچه ای که زیر اون قرار دادند این قسمت همچون فیلتر عمل میکنه و با استفاده از شیر زیر اون هر از چند یکباری اون رو تحلیه میکنند.

در کدام پتروشیمی هست این طراحی؟ تندگویان؟

بسیار عالی ممنونم
